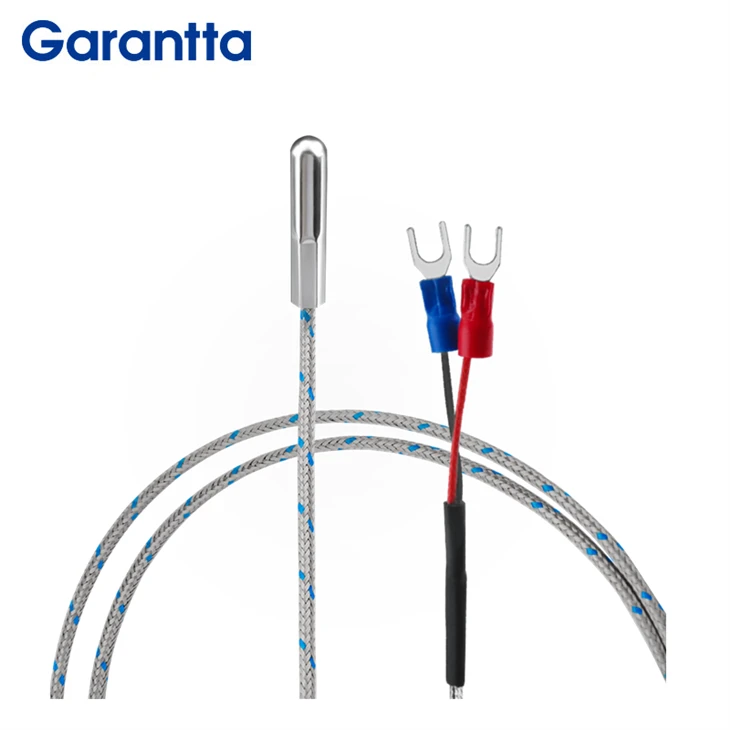

Termoparell de sensor tipus K

Termoparell de sensor tipus K
Detalls:
1. El seu disseny esvelt i suau en forma de vareta-permet inserir-lo fàcilment en tubs d'assaig, vas de precipitats, canonades, forats d'emmotllament per injecció i diversos contenidors. Tant si es mesura la temperatura de líquids, materials fosos, gra en sitges o aire en forns, només requereix un forat de muntatge adequat i pràcticament cap modificació al sistema que s'està mesurant, el que el fa extremadament versàtil.
2. La longitud d'inserció de la sonda (des de desenes de mil·límetres fins a diversos metres) i el diàmetre (fins fins a 1 mm) ofereixen un ventall d'opcions molt ampli. Els usuaris poden triar de manera flexible el model més adequat en funció de la profunditat del contenidor, les limitacions d'espai o els requisits de velocitat de resposta (com més prim, més ràpid), permetent mesuraments personalitzats.
3. La punta de la sonda normalment utilitza contactes exposats o una funda d'acer inoxidable extremadament prima, el que resulta en una capacitat tèrmica molt baixa. Aquest disseny garanteix una resistència tèrmica molt baixa en contacte amb el medi mesurat, per la qual cosa és excepcionalment sensible als canvis de temperatura i ideal per a processos que requereixen un seguiment d'augments ràpids de temperatura o fluctuacions de temperatura transitòries.
Enviar la consulta
Descarregar
Descripció
Paràmetres tècnics
Mida i cablejat

El termoparell de sensor tipus K és un element sensor de temperatura i és l'instrument principal per mesurar directament la temperatura. Circuit tancat format per dos conductors de diferents materials de composició. A causa de diferents materials i diferents densitats d'electrons, es produeix la difusió d'electrons i es genera un potencial elèctric després d'un equilibri estable. Quan hi ha un gradient de temperatura als dos extrems, es generarà un corrent al circuit i es generarà una força electromotriu tèrmica. Com més gran sigui la diferència de temperatura, més gran serà el corrent. Després de mesurar la força termoelectromotriu, es pot determinar el valor de la temperatura. Un termoparell és en realitat un convertidor d'energia que converteix l'energia tèrmica en energia elèctrica.



avantatges del termoparell de sensor tipus K



  • Ampli rang de mesura de temperatura i rendiment relativament estable;
  • alta precisió de mesura, el termoparell està en contacte directe amb l'objecte que es mesura i no es veu afectat pel medi intermedi; el temps de resposta tèrmica és ràpid i el termoparell pot respondre de manera flexible als canvis de temperatura;
  • El rang de mesura és gran i el termoparell pot mesurar contínuament temperatures de -0 a +250 graus;
  • El termopar té un rendiment fiable i una bona resistència mecànica. Llarga vida útil i fàcil instal·lació.

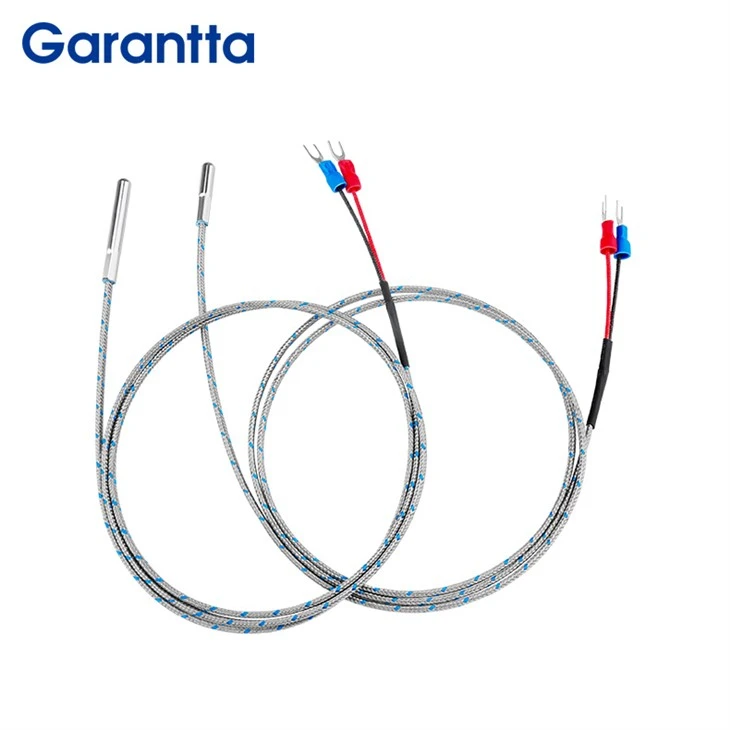

sensor thermocouple type K 2

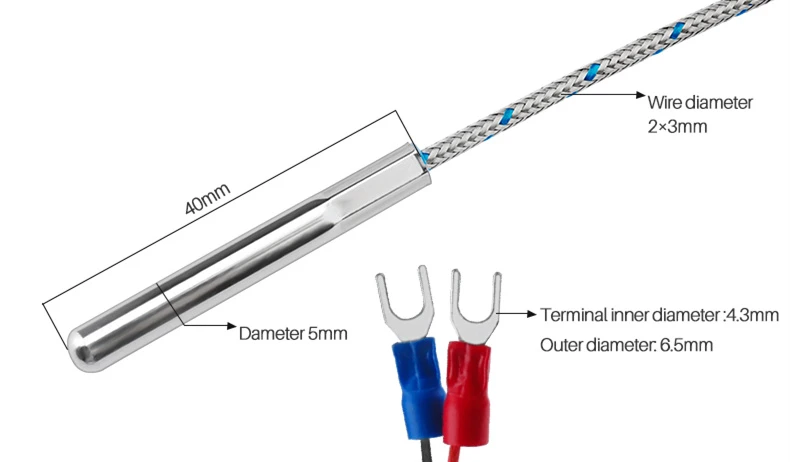

sensor thermocouple type K 3



Preguntes freqüents



P: Quins són els criteris de selecció per al termoparell de sensor tipus K?

R: Per garantir el funcionament fiable i estable del termopar, els requisits estructurals del termopar són els següents:
① Els dos elèctrodes termoelèctrics que formen el termopar s'han de soldar fermament;
② S'ha de mantenir un bon aïllament entre els dos elèctrodes termoelèctrics per evitar un curtcircuit.
③ La connexió entre el cable de compensació i l'extrem lliure del termopar ha de ser convenient i fiable;
④ La coberta protectora ha de garantir que l'elèctrode termoelèctric estigui completament aïllat dels mitjans nocius.



P: Quina és la funció del cable de compensació del termopar?

R: La funció del cable de compensació del termopar del sensor tipus K
(1) S'utilitza per estendre l'extrem fred del termopar, connectar-lo amb un termòmetre per formar un sistema de mesura de temperatura i moure l'extrem de referència del termopar d'un lloc amb una temperatura més alta a un lloc amb una temperatura ambient més estable.
(2) Estalviar una gran quantitat de materials metàl·lics preciosos i rars utilitzats per fabricar elèctrodes calents;
(3) Utilitzeu cables de compensació per facilitar la instal·lació i la col·locació de línies;
(4) La substitució de l'elèctrode calent per un cable de compensació amb un diàmetre més gran i una conductivitat més alta pot reduir la resistència del bucle del termopar i facilitar el mesurament i el control automàtic.



P: El tipus K és un termoparell o una resistència tèrmica?

R: El tipus K és un termoparell i el sensor de temperatura PT100 és una resistència tèrmica.
La diferència:
1. Diferents propietats: Els termoparells són elements de mesura de temperatura d'ús habitual en instruments de mesura de temperatura. Mesuen directament la temperatura i converteixen el senyal de temperatura en un senyal de força termoelectromotriu. El termistor és el detector de temperatura més utilitzat en zones de temperatura mitjana i baixa.
2. Diferents principis: el principi de mesura de la temperatura de la resistència tèrmica es basa en la característica que el valor de la resistència d'un conductor o semiconductor canvia amb la temperatura per mesurar la temperatura i els paràmetres-relacionats amb la temperatura. Termoparell. Quan hi ha dos conductors o semiconductors A i B diferents que formen un bucle, i els dos extrems estan connectats, sempre que les temperatures dels dos nodes siguin diferents, la temperatura d'un extrem és T, que s'anomena extrem de treball o extrem calent, i la temperatura de l'altre extrem és T0.
3. Diferents condicions de mesura de temperatura: el termoparell pot mesurar contínuament la temperatura des de -40 ~ +1600 graus. Els RTD no poden.



P: Mètode d'instal·lació del sensor termopar tipus K i resistència tèrmica PT100

R: 1. En primer lloc, mesureu les dimensions del termopar i la brida o la rosca de resistència tèrmica i processeu la brida o la base del fil coincident.
2. Segons la mida de la brida o la base roscada, feu forats a la canonada a mesurar.
3. Soldadura de brida o base de rosca. Inseriu la base de la brida o la base de la rosca al forat obert i soldeu la base de la brida o la base de la rosca a la canonada a mesurar.
4. Premeu el termopar o la resistència tèrmica amb cargols o enrosqueu-lo a la base roscada soldada.
5. Connecteu la caixa de connexió del termoparell o la resistència tèrmica segons el diagrama de cablejat i connecteu-la a l'instrument de visualització corresponent al dial. Tingueu en compte que la caixa de connexions no pot estar en contacte amb la paret del tub mitjà mesurat per assegurar-vos que la temperatura dins de la caixa de connexions no superi el rang de 100 graus. Els forats de sortida de la caixa de connexió han d'evitar curtcircuits als terminals causats per un mal segellat, humitat, pols, etc., deposició.
6. La ubicació on s'instal·la el termopar o la resistència tèrmica ha de ser convenient per a la inspecció i el manteniment.





Etiquetes populars: sensor de termopar tipus k, fabricants, proveïdors, fàbrica de sensor de termopar tipus k de la Xina

Especificacions del termoparell de tipus K-




Model Nom del producte Material de filferro Pell de línia Diàmetre del fil
(MM)		 Especificacions del nucli del cable longitud
(MM)		 Nota de graduació Temperatura real d'aplicació
(grau)		 conductor tèrmic Material conductor tèrmic Mida del conductor tèrmic
(MM)		 Material de fruits secs Fil Mida dels fruits secs Terminal de connexió Mida del terminal de connexió
(MM)		 Material de primavera Talla primaveral
(diàmetre exterior * longitud MM)		 Aïllat/no-aïllat
TS-L0530-05 Termopar tipus de sonda tipus K- KX níquel crom níquel silici trenat d'acer inoxidable 2*3 7*0.2 500 K 0-250 Tub de capçal acer inoxidable 304 5*0.3*30       Forquilla SV vermella i blava 20*6.5/4.3*0.5     no-aïllat
TS-L0530-10 Termopar tipus de sonda tipus K- KX níquel crom níquel silici trenat d'acer inoxidable 2*3 7*0.2 1000 K 0-250 Tub de capçal acer inoxidable 304 5*0.3*30       Forquilla SV vermella i blava 20*6.5/4.3*0.5     no-aïllat
TS-L0530-15 Termopar tipus de sonda tipus K- KX níquel crom níquel silici trenat d'acer inoxidable 2*3 7*0.2 1500 K 0-250 Tub de capçal acer inoxidable 304 5*0.3*30       Forquilla SV vermella i blava 20*6.5/4.3*0.5     no-aïllat
TS-L0530-20 Termopar tipus de sonda tipus K- KX níquel crom níquel silici trenat d'acer inoxidable 2*3 7*0.2 2000 K 0-250 Tub de capçal acer inoxidable 304 5*0.3*30       Forquilla SV vermella i blava 20*6.5/4.3*0.5     no-aïllat
TS-L0540-05 Termopar tipus de sonda tipus K- KX níquel crom níquel silici trenat d'acer inoxidable 2*3 7*0.2 500 K 0-250 Tub de capçal acer inoxidable 304 5*0.3*40       Forquilla SV vermella i blava 20*6.5/4.3*0.5     no-aïllat
TS-L0540-10 Termopar tipus de sonda tipus K- KX níquel crom níquel silici trenat d'acer inoxidable 2*3 7*0.2 1000 K 0-250 Tub de capçal acer inoxidable 304 5*0.3*40       Forquilla SV vermella i blava 20*6.5/4.3*0.5     no-aïllat
TS-L0540-15 Termopar tipus de sonda tipus K- KX níquel crom níquel silici trenat d'acer inoxidable 2*3 7*0.2 1500 K 0-250 Tub de capçal acer inoxidable 304 5*0.3*40       Forquilla SV vermella i blava 20*6.5/4.3*0.5     no-aïllat
TS-L0540-20 Termopar tipus de sonda tipus K- KX níquel crom níquel silici trenat d'acer inoxidable 2*3 7*0.2 2000 K 0-250 Tub de capçal acer inoxidable 304 5*0.3*40       Forquilla SV vermella i blava 20*6.5/4.3*0.5     no-aïllat
TR-L0530-05 Termopar tipus de sonda tipus K- KX níquel crom níquel silici Gel de sílice 3 7*0.2 500 K 0-200 Tub de capçal acer inoxidable 304 5*0.3*30       Forquilla SV vermella i blava 20*6.5/4.3*0.5     no-aïllat
TR-L0530-10 Termopar tipus de sonda tipus K- KX níquel crom níquel silici Gel de sílice 3 7*0.2 1000 K 0-200 Tub de capçal acer inoxidable 304 5*0.3*30       Forquilla SV vermella i blava 20*6.5/4.3*0.5     no-aïllat
TR-L0530-15 Termopar tipus de sonda tipus K- KX níquel crom níquel silici Gel de sílice 3 7*0.2 1500 K 0-200 Tub de capçal acer inoxidable 304 5*0.3*30       Forquilla SV vermella i blava 20*6.5/4.3*0.5     no-aïllat
TR-L0530-20 Termopar tipus de sonda tipus K- KX níquel crom níquel silici Gel de sílice 3 7*0.2 2000 K 0-200 Tub de capçal acer inoxidable 304 5*0.3*30       Forquilla SV vermella i blava 20*6.5/4.3*0.5     no-aïllat
TR-L0540-05 Termopar tipus de sonda tipus K- KX níquel crom níquel silici Gel de sílice 3 7*0.2 500 K 0-200 Tub de capçal acer inoxidable 304 5*0.3*40       Forquilla SV vermella i blava 20*6.5/4.3*0.5     no-aïllat
TR-L0540-10 Termopar tipus de sonda tipus K- KX níquel crom níquel silici Gel de sílice 3 7*0.2 1000 K 0-200 Tub de capçal acer inoxidable 304 5*0.3*40       Forquilla SV vermella i blava 20*6.5/4.3*0.5     no-aïllat
TR-L0540-15 Termopar tipus de sonda tipus K- KX níquel crom níquel silici Gel de sílice 3 7*0.2 1500 K 0-200 Tub de capçal acer inoxidable 304 5*0.3*40       Forquilla SV vermella i blava 20*6.5/4.3*0.5     no-aïllat
TR-L0540-20 Termopar tipus de sonda tipus K- KX níquel crom níquel silici Gel de sílice 3 7*0.2 2000 K 0-200 Tub de capçal acer inoxidable 304 5*0.3*40       Forquilla SV vermella i blava 20*6.5/4.3*0.5     no-aïllat
