El controlador de cortina de llum, que subministra energia a l'emissor de llum i al receptor de llum, rep els senyals de transmissió de llum i ombrejat del receptor de llum, emet senyals de control, controla el circuit de control de frenada de la màquina-eina o el dispositiu d'alarma d'altres equips i realitza l'alarma de parada o seguretat de la màquina-eina.

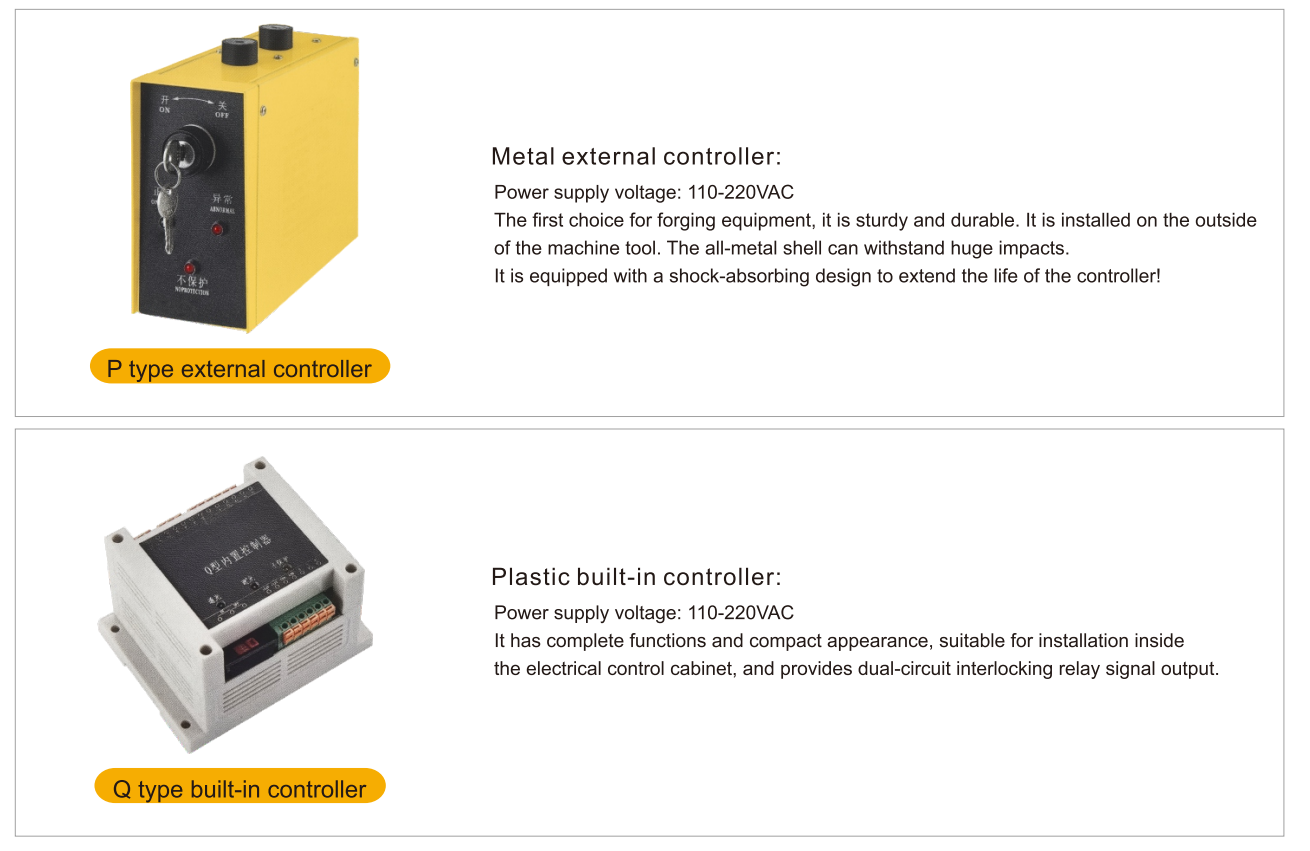

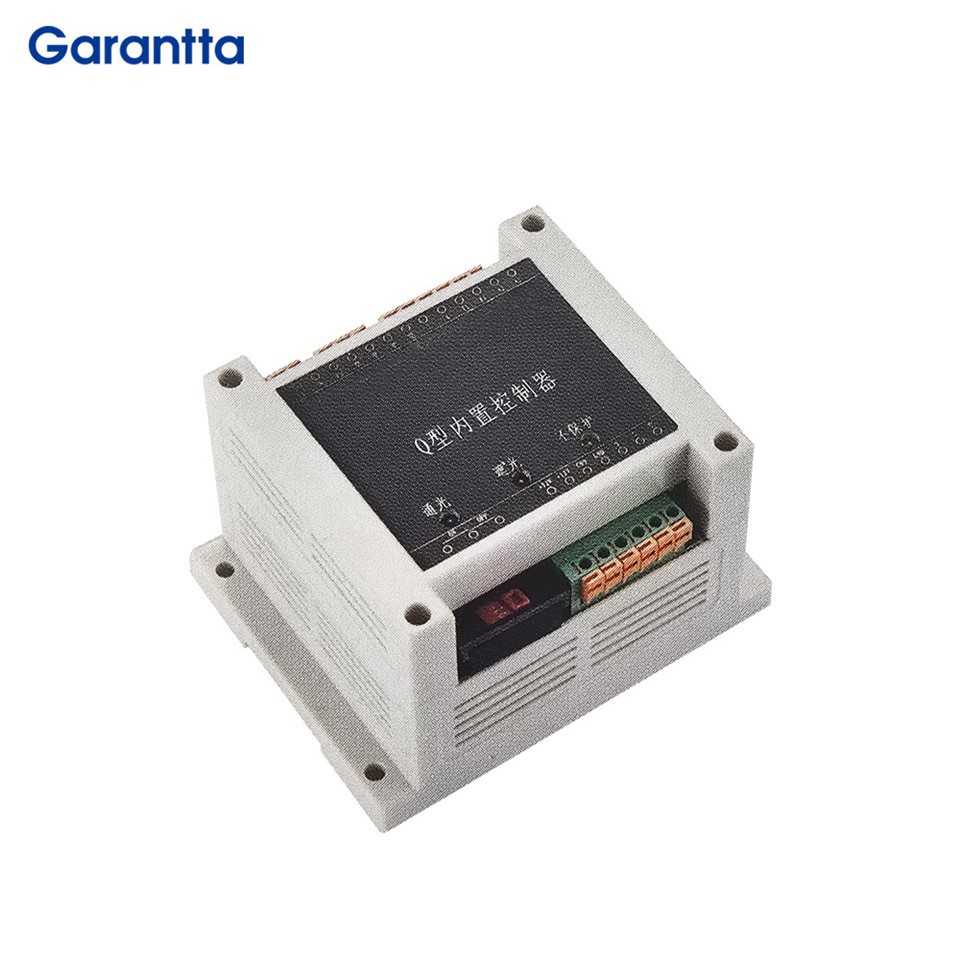

Hi ha dos tipus de controladors: el controlador de sensor de cortina integrat-(Q) i el controlador de cortina de llum externa (P). El controlador-integrat té una estructura compacta i compacta i es pot instal·lar dins de la caixa de control del dispositiu; El controlador extern té una estructura bella i robusta, que es pot instal·lar directament al dispositiu per facilitar el funcionament i l'observació de l'estat d'il·luminació i ombrejat de la cortina de llum.
Funcions
Seguiment i processament del senyal
El controlador rep els senyals del feix de l'extrem receptor de la barrera lluminosa en temps real i determina si el feix està obstruït (p. ex., per extremitats humanes, peces de treball, etc., intervenint a la zona perillosa).
El controlador filtra i amplifica el senyal per reduir l'impacte de factors ambientals com la interferència electromagnètica i la vibració en la precisió de la detecció, assegurant senyals estables i fiables.
Decisió i sortida lògica de seguretat
Quan es detecta una obstrucció del feix, el controlador de cortina de llum tanca immediatament el circuit de control de l'equip (p. ex., atura la premsa o el braç robòtic) o activa una alarma (p. ex., alarmes sonores i visuals, llums indicadores intermitents) segons la lògica de seguretat preestablerta (p.
Alguns controladors avançats admeten funcions com ara "arrencada amb dues-mans" i "enclavament de restabliment" per evitar el funcionament accidental (p. ex., una sola persona engega l'equip il·legalment).
Indicació d'estat i diagnòstic
Els indicadors (per exemple, potència, funcionament normal, avaria) o una pantalla proporcionen una indicació visual de l'estat de funcionament del sistema de barrera de llum (normal, obstruït, defectuós). La funció d'auto-diagnòstic detecta errors com ara cables trencats del codificador òptic, curtcircuits i anomalies del transmissor/receptor, proporcionant indicacions amb codis o senyals específics per a una resolució ràpida de problemes.
Configuració de paràmetres i adaptabilitat
Paràmetres com el temps de resposta (normalment inferior o igual a 10 ms, que garanteix un apagat ràpid), l'adaptabilitat del nivell de protecció i el mode de sortida (NPN/PNP, sortida de relé, etc.) es poden ajustar mitjançant botons, botons o programari (per exemple, connectant-se a un PLC o HMI).
Alguns controladors són compatibles amb codificadors òptics de diferents longituds i resolucions, millorant la versatilitat del sistema.
Avantatges
1. Segur i fiable, amb alta estabilitat; s'utilitza conjuntament amb el sensor de cortina de llum, pot protegir la seguretat personal i de la propietat i prevenir accidents.
2. Fort capacitat anti-interferències, sortida de relé dual; circuit integrat-anti-interferències electromagnètiques, forta capacitat anti-interferències.
3. Funció de doble protecció: quan l'interruptor es gira a la posició de protecció, la cortina de llum funciona amb normalitat. Quan es posa a l'estat sense -protecció, la màquina s'atura immediatament per evitar accidents i aconseguir una funció de doble protecció.
4. Funció d'auto-prova, control-en temps real del seu propi estat i control de si el sensor de la cortina de llum funciona amb normalitat en qualsevol moment;
Preguntes freqüents
P: La instal·lació i la depuració del controlador del sensor de seguretat-integrat són complicades?
Resposta: la instal·lació i la depuració del controlador integrat-de cortina de llum de seguretat sol ser senzilla. Com que ha integrat el controlador dins de la cortina de llum, elimina els passos d'instal·lació d'un controlador addicional. En termes generals, només cal seguir les instruccions de fixació, cablejat i paràmetres bàsics per completar la instal·lació. Molts-controladors integrats també estan equipats amb una funció de llum automàtica, que simplifica encara més el procés de depuració.
P: Quins avantatges tenen els-controladors de cortina de llum de seguretat integrats en comparació amb els controladors externs?
Resposta: els principals avantatges dels controladors de sensors de seguretat integrats- són l'alta integració i la fàcil instal·lació. Integra el controlador directament dins de la cortina de llum de seguretat, reduint el cablejat extern i els equips de maquinari addicionals, estalviant així espai i costos d'instal·lació. A més, els controladors integrats-acostumen a tenir més compatibilitat i estabilitat, poden funcionar millor amb cortines de llum i reduir els retards del senyal i els problemes d'interferències. Per als escenaris on l'espai és limitat o es requereix una instal·lació simplificada, els controladors-integrats són una opció ideal.
P: En quins entorns s'ha d'evitar el controlador de cortina de llum?
1. Eviteu utilitzar-lo en ambients amb pols. Si la reixa de seguretat que hem comprat no té funció a prova de pols, la superfície de la reixa de seguretat utilitzada en aquest entorn absorbirà molta pols, interferint així amb l'ús normal. Sobretot amb el temps, definitivament afectarà la transmissió i recepció de la reixa de seguretat.
2. Evita utilitzar-lo a l'aire lliure o en llocs amb molta llum solar. Les fonts de llum fortes també provocaran certes interferències al sensor de la reixa de seguretat, provocant errors de detecció inexactes i treball inestable.
3. Evita utilitzar-lo en un entorn amb grans vibracions. Massa vibració pot danyar fàcilment alguns components dins del sensor de reixeta de seguretat, cosa que fa que sigui impossible utilitzar-lo. Es poden utilitzar entorns de vibració normals acceptables!
4. Eviteu utilitzar-lo en un ambient greixós. En moltes plantes químiques o en altres llocs, si la superfície i l'interior de la reixa de seguretat s'utilitzen en aquest entorn, s'absorbirà aigua, cosa que pot provocar un curtcircuit.
